CHEEBO 悬臂式激光焊机

6000W高功率，四轴联动，赋能重载精密焊接

在大功率激光焊接领域，设备稳定性与焊接精度直接决定生产效能与产品质量。深圳市新源智控科技有限公司旗下品牌 CHEEBO 重磅推出悬臂式激光焊机（Cantilever Laser Welder）——DMBG-W6000L，以6000W高功率输出、四轴联动结构与智能控制系统，为新能源电池、储能设备、重型构件等场景提供高效、可靠的自动化焊接解决方案。

核心参数亮点

高功率激光源，深熔焊接利器

DMBG-W6000L采用高性能光纤激光器，6000W高功率输出可轻松应对中厚板、高导热材料的深熔焊接需求。20µs级开关光响应，结合M²<1.3的优异光束质量，实现焊缝窄、热影响区小、成型美观的精密焊接效果。

智能控制，灵活集成

• 控制端口：支持TTL/RS232/Ethernet/Databus多种通信方式，无缝对接自动化产线

• 控制模式：外控/内控可选，适配集中控制或单机作业

• 功率调节范围：1-****连续可调，精细匹配不同材料焊接能量需求

• 闭环高精度伺服电机：配合高精度丝杆导轨模组，确保运动轨迹精准无误

精密定位与视觉辅助

• 定位指示：精准红光预览 + CCD视觉辅助，实现焊缝实时追踪与监控

• 光纤芯径：100µm进口光纤线，可选QBH/QD输出终端，适配大功率焊接头

• 频率范围：1000-5000Hz，满足不同焊接工艺参数需求

四轴联动悬臂结构，大行程灵活加工

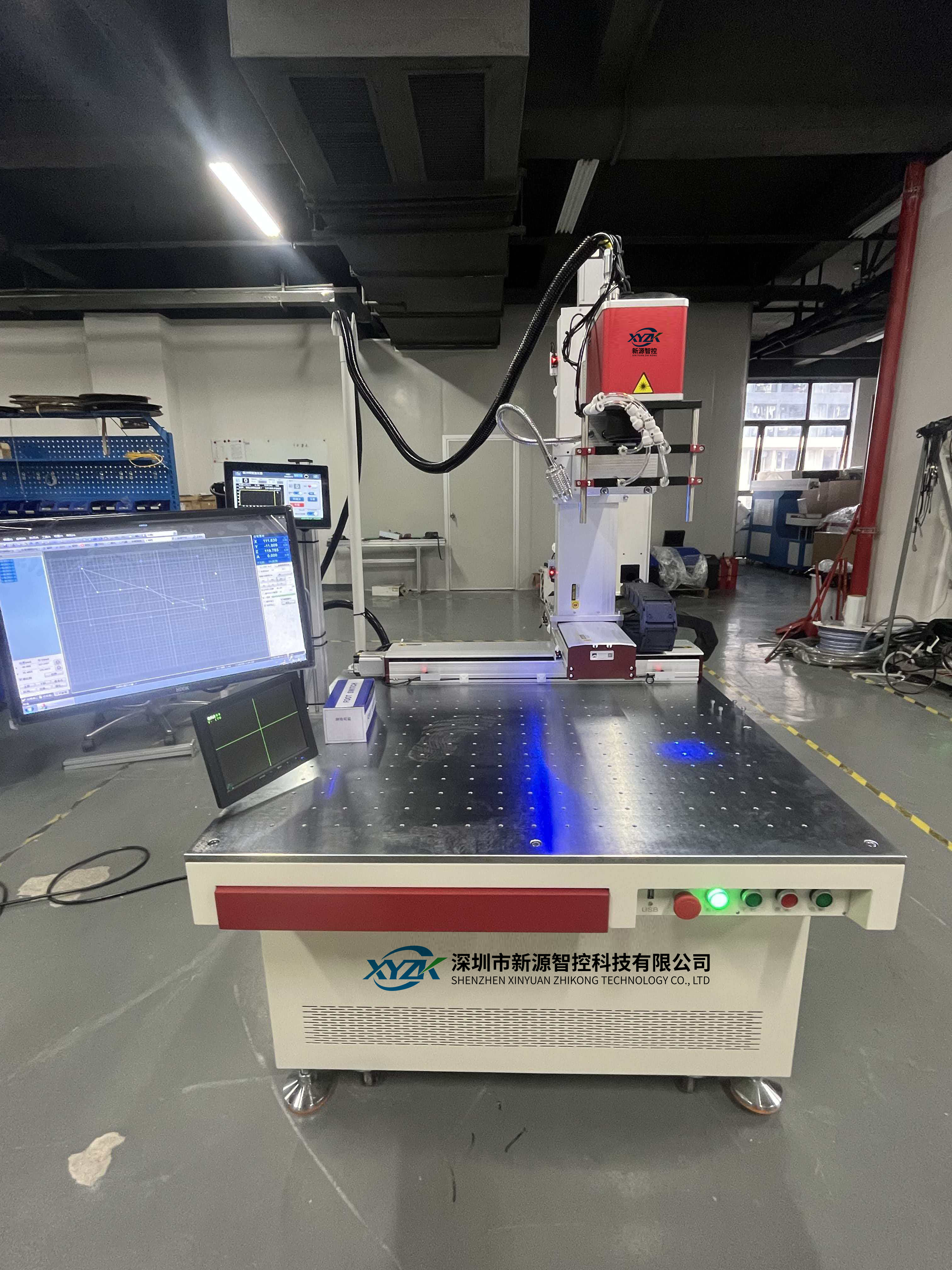

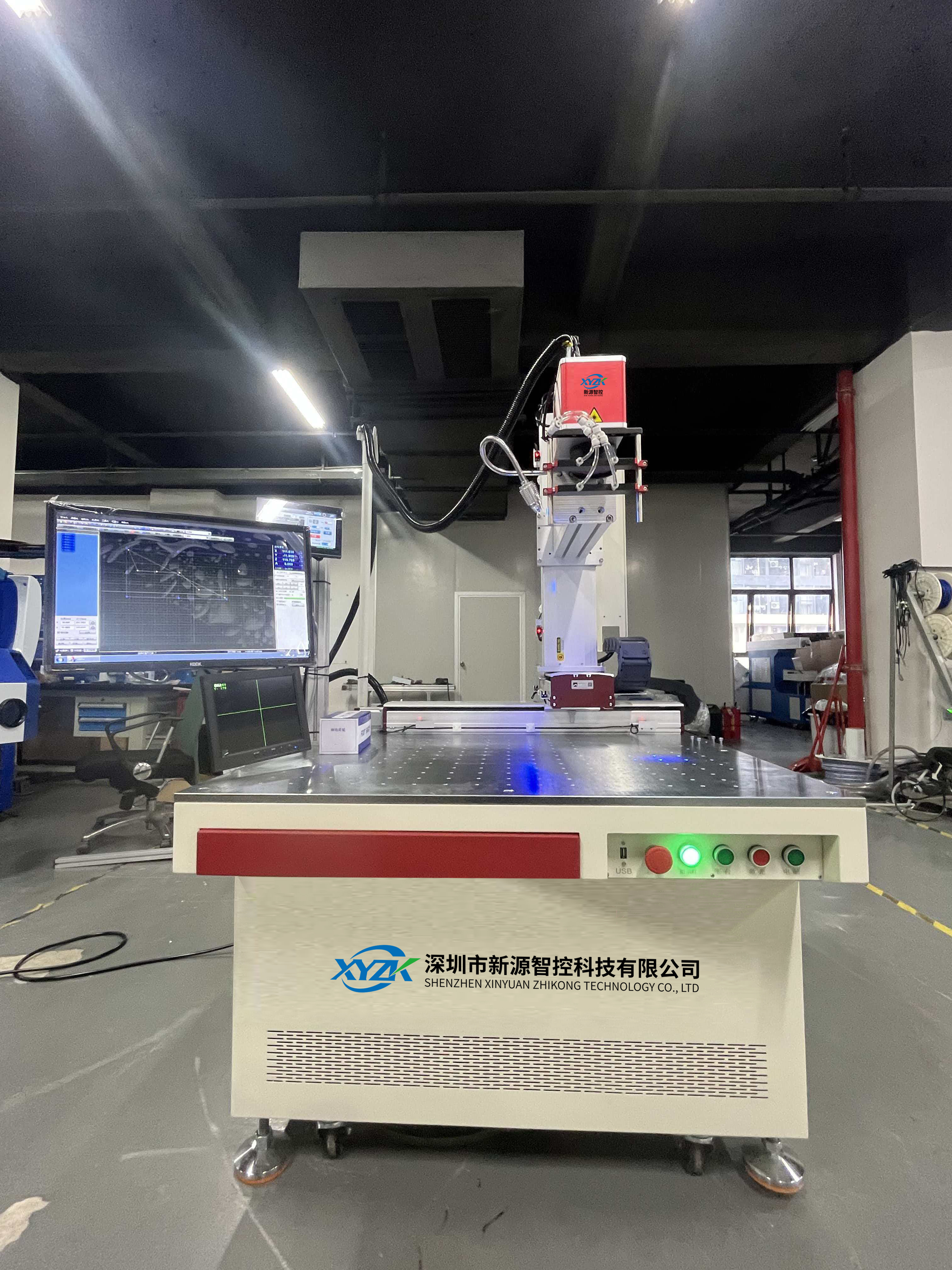

本设备采用双驱悬臂工作台结构，支持4轴联动（X1000mm / Ya800mm / Yb800mm / Z600mm），Z轴行程提升至600mm，相比龙门式结构具备更强的空间适应性，适用于：

• 大型电池模组：长焊缝、深腔结构焊接

• 储能电池包：汇流排、极柱、连接片焊接

• 重型构件：电机壳体、传感器外壳精密焊接

• 异形工件：复杂轨迹、多角度焊接需求

设备整体尺寸为X1330mmY1670mmZ1920mm，结构紧凑，刚性好，悬臂设计便于大型工件上下料与操作员观察。

严苛工况适应能力

• 工作环境：温度5-45℃，湿度≤95%，适应工业现场复杂环境

• 冷却系统：水冷方式，要求25±1℃恒温控制，最小制冷量7KW，流量≥30L/min，保障6000W激光器长效稳定运行

• 水质要求：蒸馏水，防止冷却管路结垢堵塞

• 电力需求：AC380V/50Hz/60Hz，电力消耗≤15KW，年功率消耗≤2.5%

焊接速度与品质兼得

根据材料与厚度不同，焊接速度可达0.1m—5m/秒，兼顾效率与熔深控制。无论是薄板高速焊，还是中厚板深熔焊，CHEEBO悬臂式激光焊机均能实现焊缝美观、热影响区小、无飞溅的优质焊接效果。

结语

CHEEBO悬臂式激光焊机DMBG-W6000L，是新源智控面向大功率精密焊接领域推出的旗舰机型。我们以高功率、高精度、高适应性为核心，助力新能源及重型制造企业突破焊接工艺瓶颈，实现自动化升级与产能提升。

欢迎联系新源智控，获取产品技术资料或预约打样测试，共同探索大功率激光焊接的无限可能。
