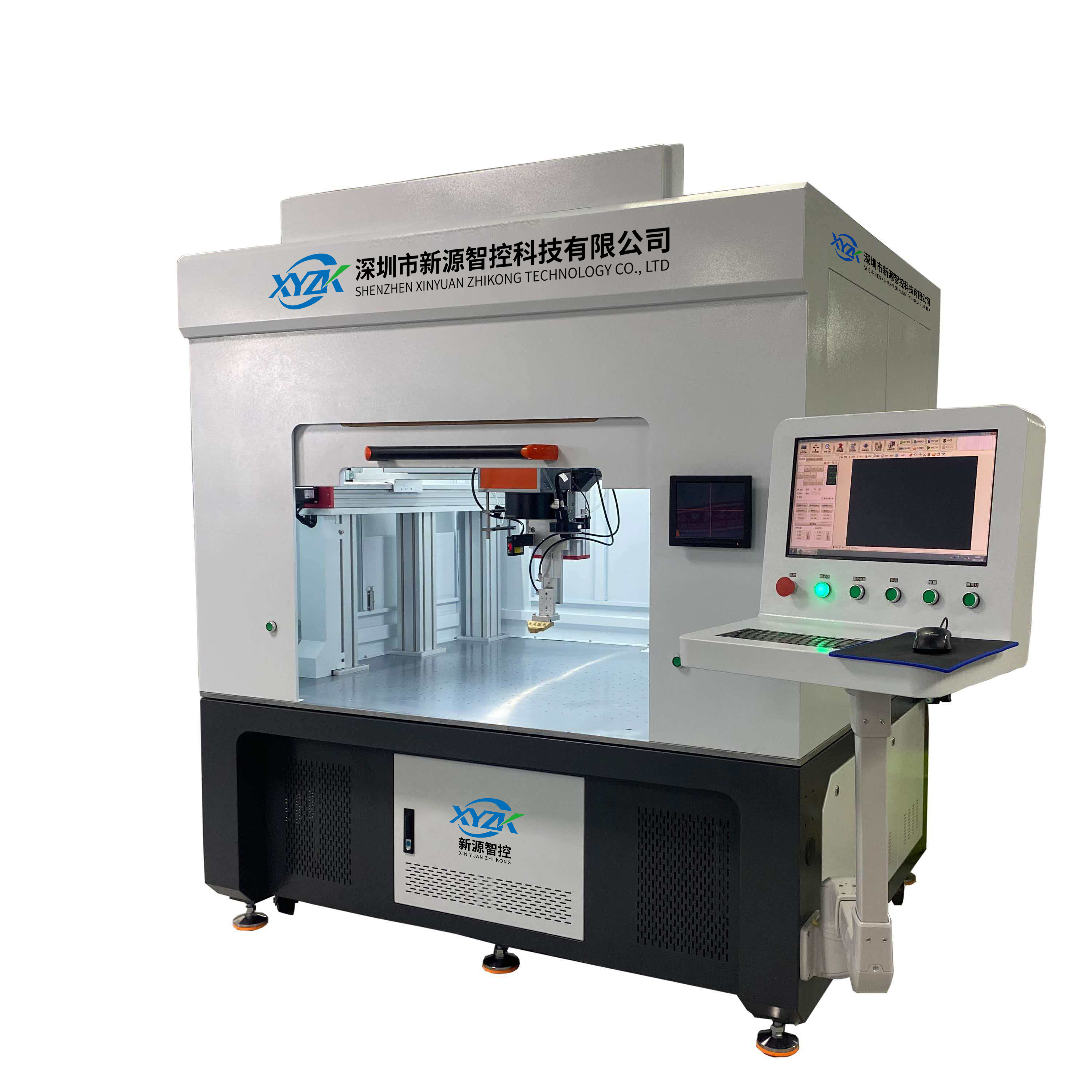

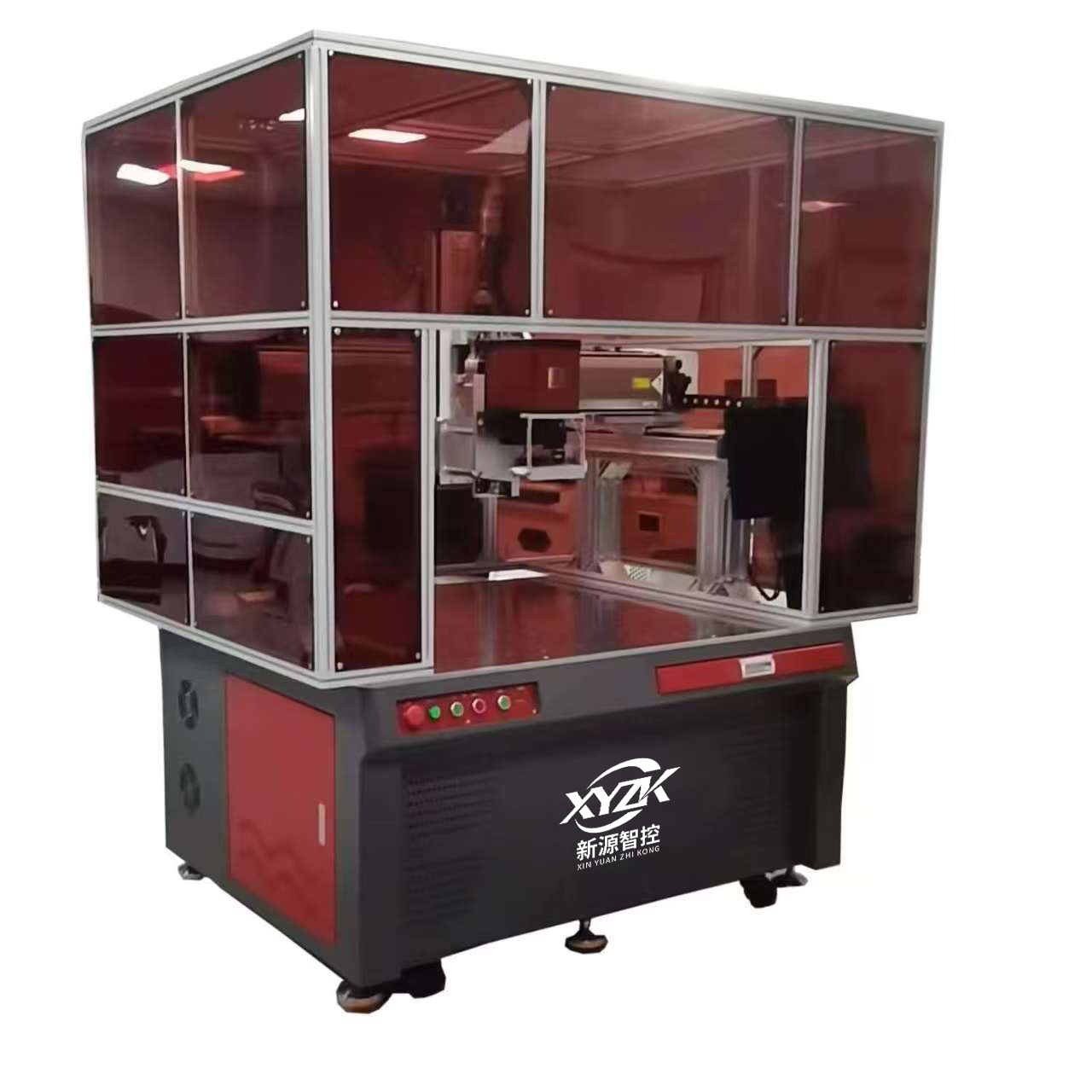

CHEEBO 龙门架式激光焊机

四轴联动，定义精密激光焊接新高度

在新能源电池、汽车制造、精密五金等领域，焊接质量直接决定产品性能与安全。深圳市新源智控科技有限公司旗下品牌 CHEEBO 重磅推出龙门架式激光焊机（Gantry Laser Welder）系列——DMBG-W2000L/3000L/6000L，以高精度四轴联动、稳定光纤激光器与智能控制系统，为工业制造提供高效、可靠的自动化焊接解决方案。

产品系列概览

核心参数亮点

激光源性能

• 运行模式：连续/调制双模式，灵活适配不同工艺需求

• 中心波长：1075±10nm，光纤激光器稳定输出

• 开关光时间：20µs，响应迅速，精准控制起收弧

• 功率密度：24000KW/mm²，光束质量M²<1.3，聚焦能力卓越

• 功率稳定性：＜2%，保障长时间焊接一致性

• WEP效率：≥42%，低功耗设计，节能环保

智能控制系统

• 控制端口：支持TTL/RS232/Ethernet/Databus多种通信方式，无缝对接自动化产线

• 控制模式：外控/内控可选，灵活适配集中控制或单机作业

• 闭环高精度伺服电机：配合高精度丝杆导轨模组，确保运动轨迹精准无误

精密定位与监测

• 定位指示：精准红光预览 + CCD视觉辅助，实现焊缝实时追踪与监控

• 光纤芯径：50µm进口光纤线，可选QBH/QD输出终端，适配多种加工头

严苛工况适应能力

• 工作环境：温度5-45℃，湿度≤95%，适应工业现场复杂环境

• 冷却系统：水冷方式，要求25±1℃恒温控制，流量≥30L/min，保障激光器长效稳定运行

• 电力需求：AC380V/50Hz/60Hz，功率调节范围1-****，满足不同材料焊接能量需求

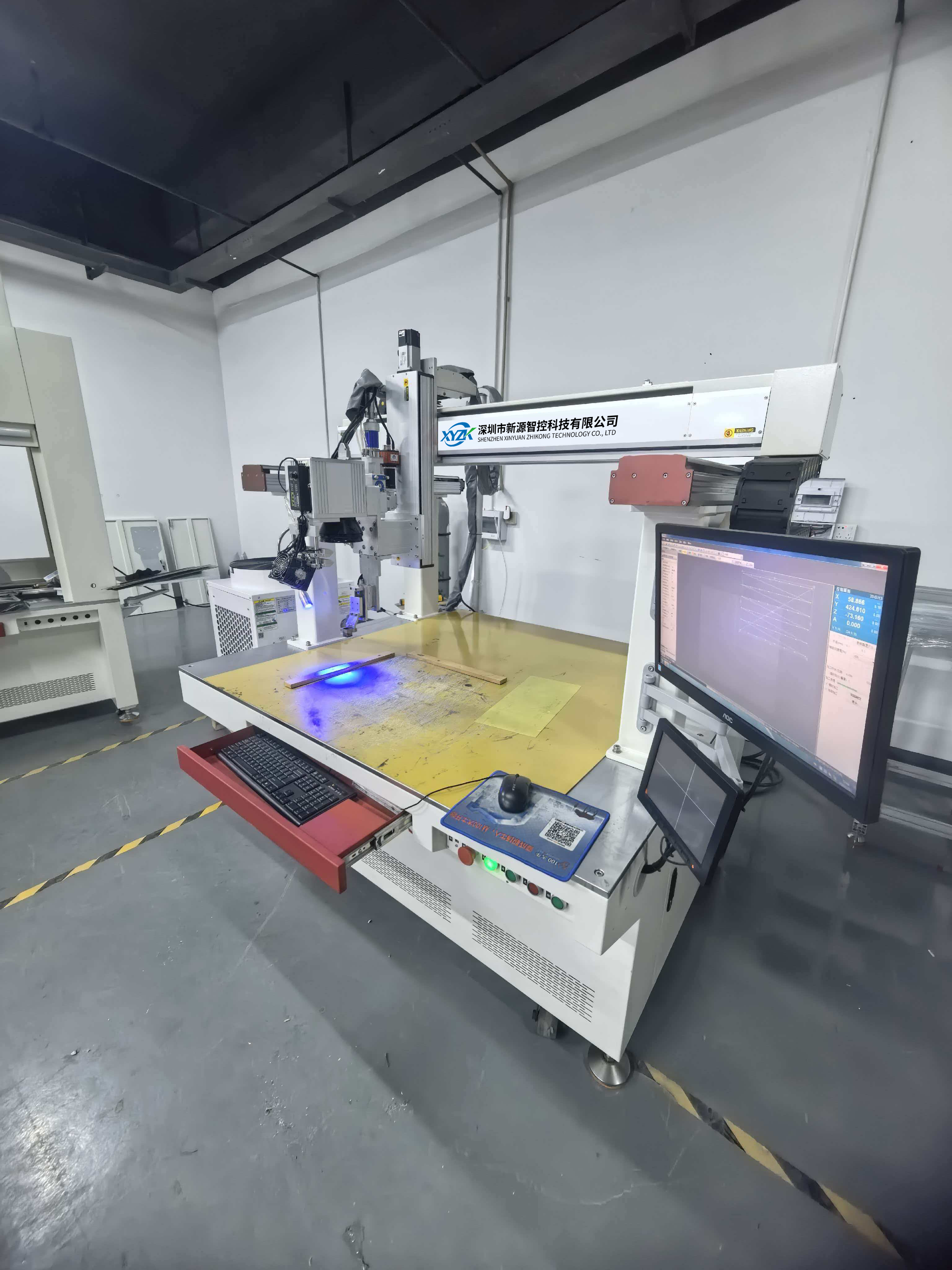

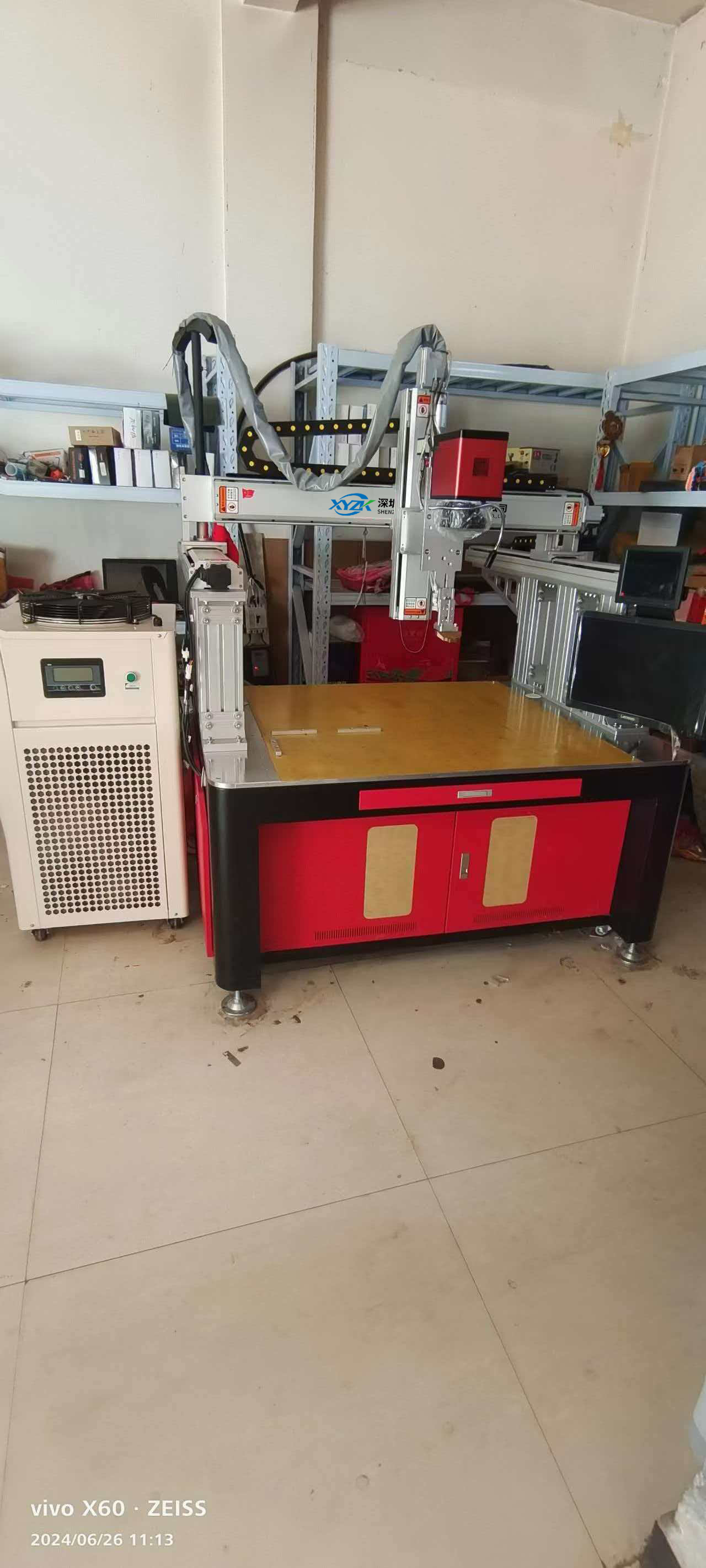

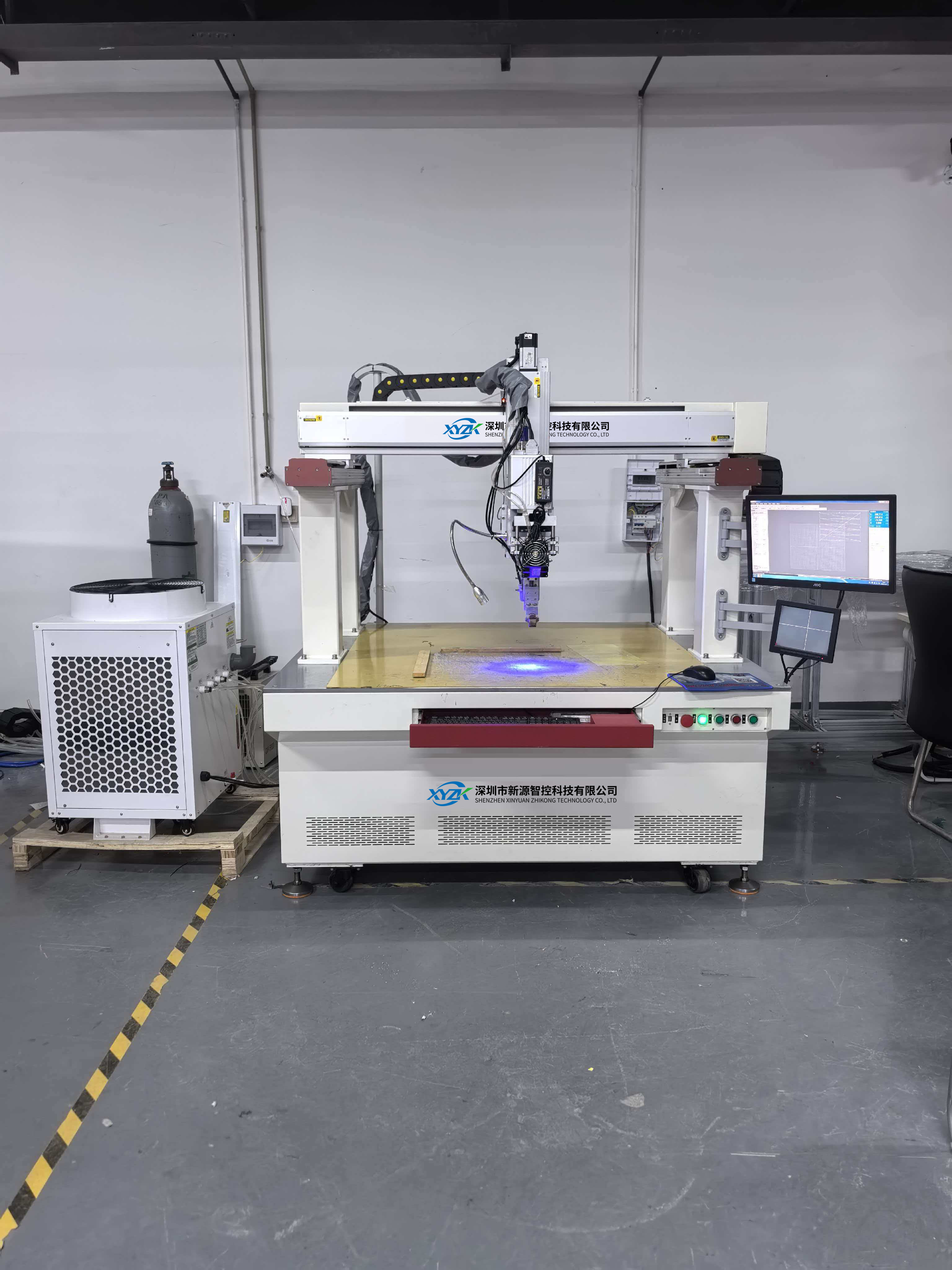

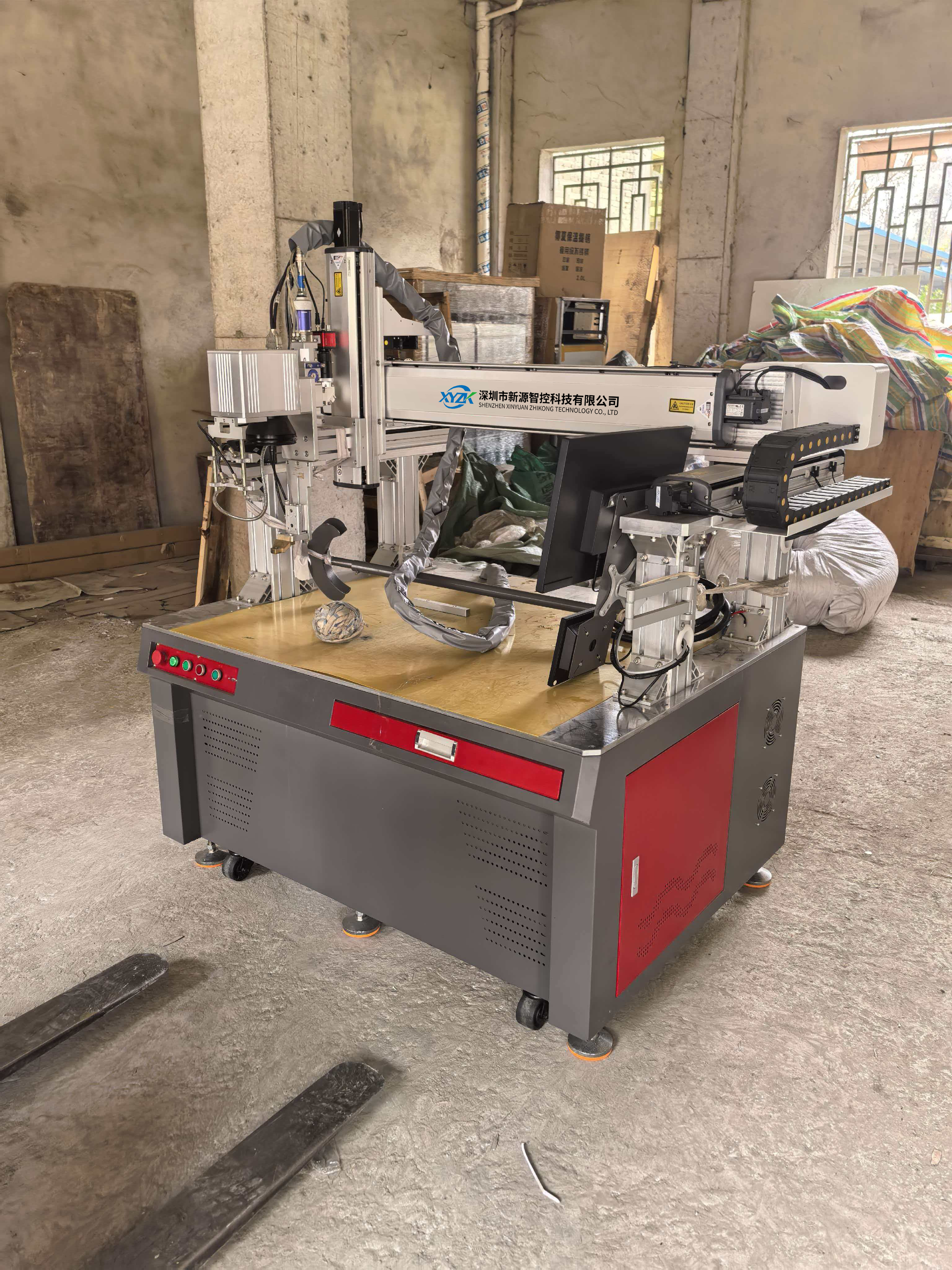

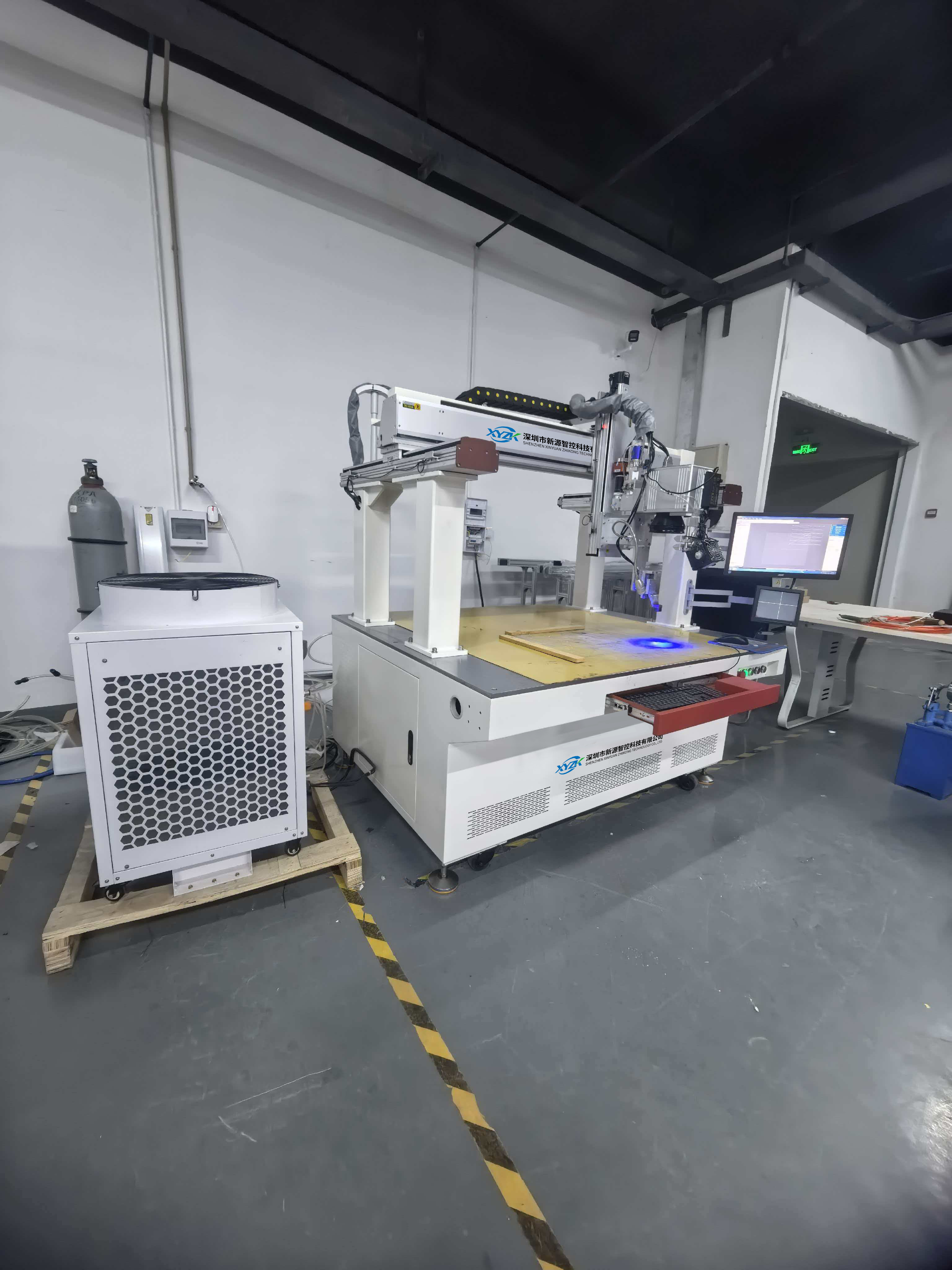

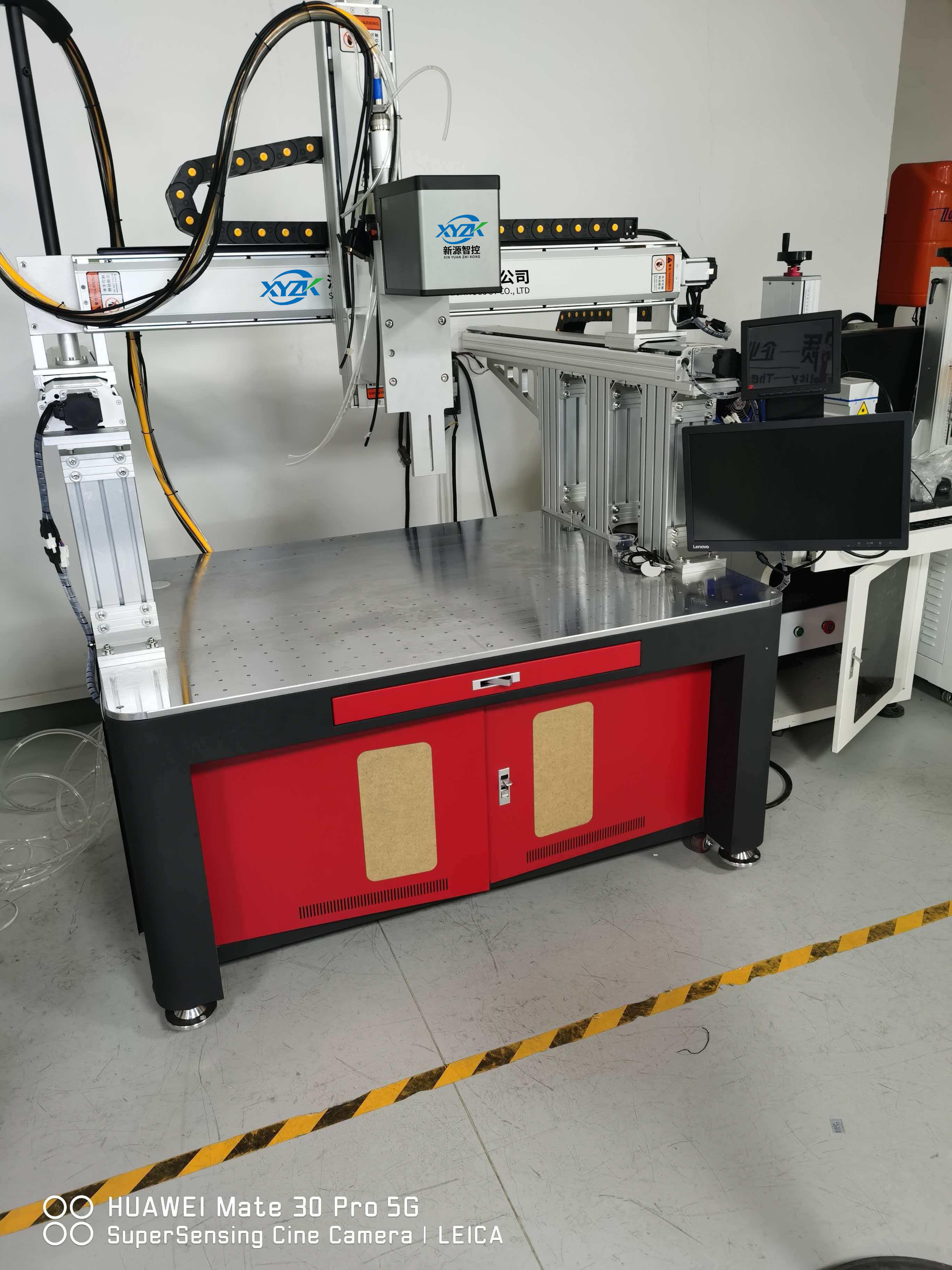

四轴联动龙门结构，大行程精密加工

本系列设备采用双驱龙门工作台结构，支持4轴联动（X1000mm / Ya800mm / Yb800mm / Z400mm），可实现大幅面、复杂轨迹的精密焊接。设备整体尺寸为X1300mmY1100mmZ1450mm，结构紧凑，刚性好，适用于：

• 动力电池模组：汇流排、极柱、防爆阀焊接

• 储能电池壳体：长焊缝密封焊接

• 汽车零部件：传感器、电机壳体精密焊接

• 精密五金：电子元器件、医疗器械封装

焊接速度与品质兼得

根据材料与厚度不同，焊接速度可达0.1m—5m/秒，兼顾效率与熔深控制。无论是薄板高速焊，还是中厚板深熔焊，CHEEBO龙门架式激光焊机均能实现焊缝美观、热影响区小、无飞溅的优质焊接效果。

低功耗长寿命，维护更省心

设备年功率消耗≤2.5%，核心部件采用进口光纤线、高精度丝杆导轨及闭环伺服电机，整机寿命长，维护成本低。配合1年整机保修与专业售后团队，为客户提供全生命周期技术支持。

结语

CHEEBO龙门架式激光焊机系列，是新源智控面向高端工业制造推出的又一力作。我们以精密、稳定、智能为核心，助力新能源及精密制造企业提升焊接品质、实现自动化升级。

欢迎联系新源智控，获取产品技术资料或预约打样测试，共同探索激光焊接的无限可能。
